Ficha Técnica:
– Alimentación: 95 a 265 Vac / 12Vdc
– Rango de visión recomendado: 100 mts lineales;
– Ángulo de Apertura: 30º en dip led 5mm;
– Composición:
- 56 led rojos alto brillo.
- 56 led verdes alto brillo.
- 20 les amarillos alto brillo (en caso de tricolor),
- Fuente switching Bagui Pronext 12v 1500Ma
– Frecuencia:
- LED verde 525 nm – 30.000 mcd
- LED rojo 625 nm – 7.000 mcd
– Óptica 300mm: IP65 de policarbonato con proteccion UV;
– Corriente:
- Verde 0.011 mA – 2,4W
- Rojo 0.011 mA – 2.4w

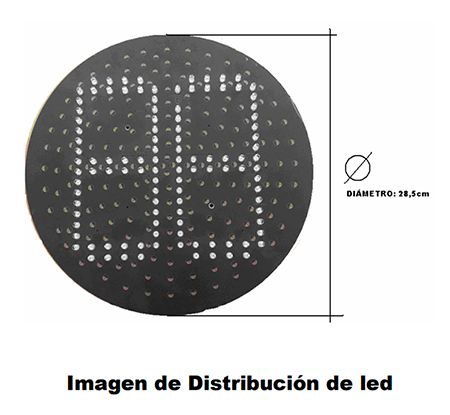

Medidas Placa
Electrónica de Respaldo (cerebro)
En cuanto a la composición del Decrementador 300mm consta de 2 partes:
– Placa numérica frontal en la que se encuentran distribuidos los led rojos y verde en serie de 4 led con su respectiva resistencia para un correcto funcionamiento.
– Placa electrónica (cerebro) donde van colocados todos los componentes electrónicos que hacen funcionar el programa decrementador. Microcontrolador – registros de desplazamiento – resistencias – etc.
Diagrama de conexión
Como se muestra en imágen posterior comienza con el ingreso en paralelo del cable de 4 unidades proveniente del semáforo en cada color como se muestra en el esquema.
La fuente esta adherida en la placa controladora recibiendo 220Vac y transfiriendo 12Vdc a los Led para su funcionamiento.
