Ficha Técnica:
– Alimentación: 95 a 265 Volt
– Potencia: 21 Watt por color (verde o rojo);
– Rango de visión recomendado: 100 mts lineales;
– Ángulo de Apertura: 30º en dip led 5mm;
– Composición:
- 256 led rojos alto brillo.
- 256 led verdes alto brillo.
- Fuente switching Bagui Pronext 12v 5000Ma
– Frecuencia:
- LED verde 525 nm – 30.000 mcd
- LED rojo 625 nm – 7.000 mcd
– Gabinete estanco IP65 con policarbonato con proteccion UV;

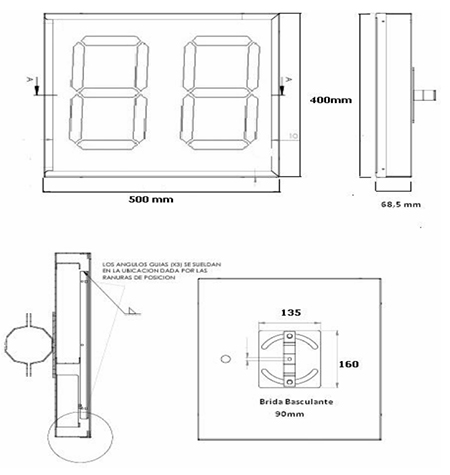

– Gabinete de Chapa plegada de 500mm x 400mm x 68,5mm;
– Soporte Basculante de 90mm incluido;
– Pintura horneada con excelente terminación apto intemperie.

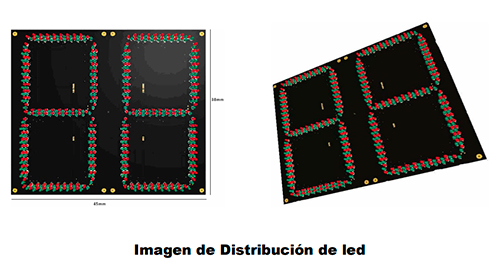

Medidas Placa

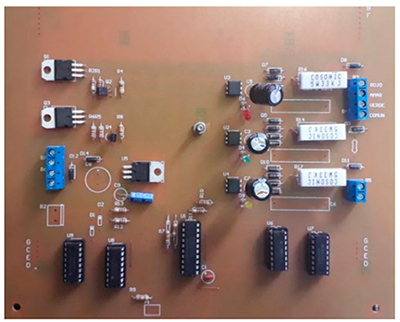

Electrónica de Respaldo (cerebro)
En cuanto a la composición del Decrementador tricolor consta de 2 partes:

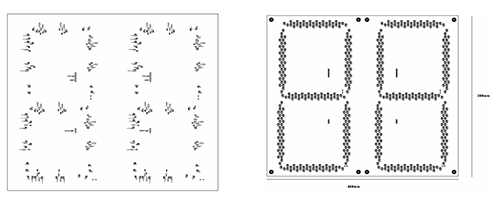

– Placa numérica frontal en la que se encuentran distribuidos los led rojos y verde en serie de 4 led con su respectiva resistencia para un correcto funcionamiento.
Placa electrónica (cerebro) donde van colocados todos los componentes electrónicos que hacen funcionar el programa decrementador. Microcontrolador – registros de desplazamiento – resistencias – etc.

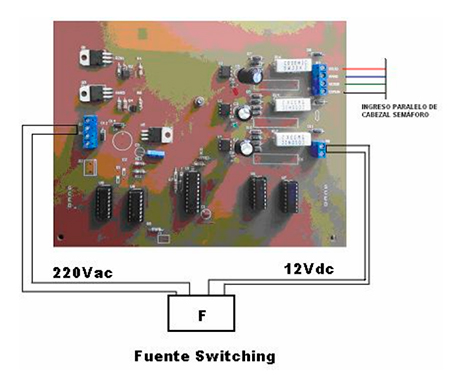

Diagrama de conexión
Como se muestra en imágen posterior comienza con el ingreso en paralelo del cable de 4 unidades proveniente del semáforo en cada color como se muestra en el esquema.
La fuente esta adherida en la placa controladora recibiendo 220Vac y transfiriendo 12Vdc a los Led para su funcionamiento.
